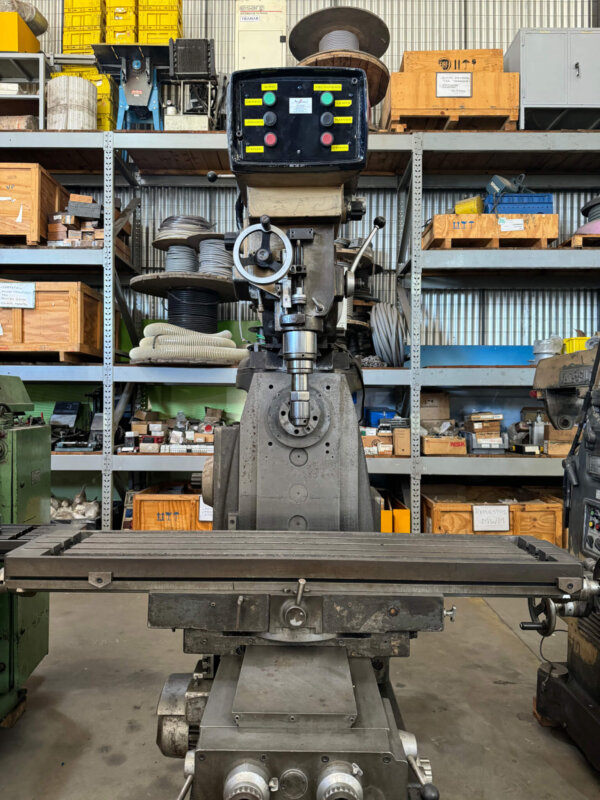

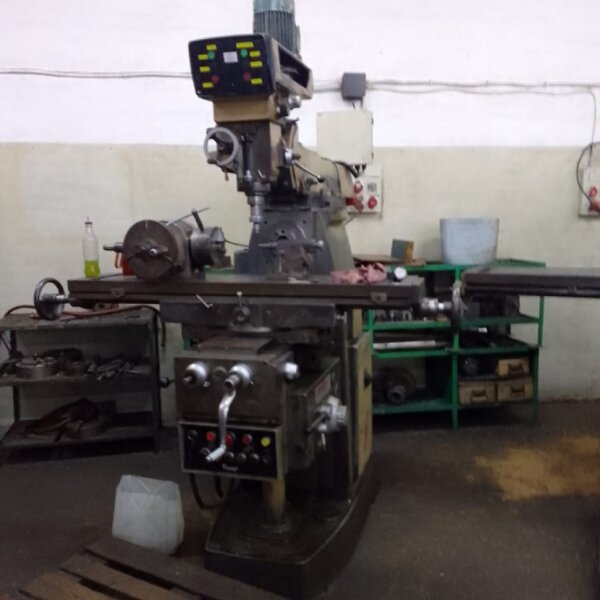

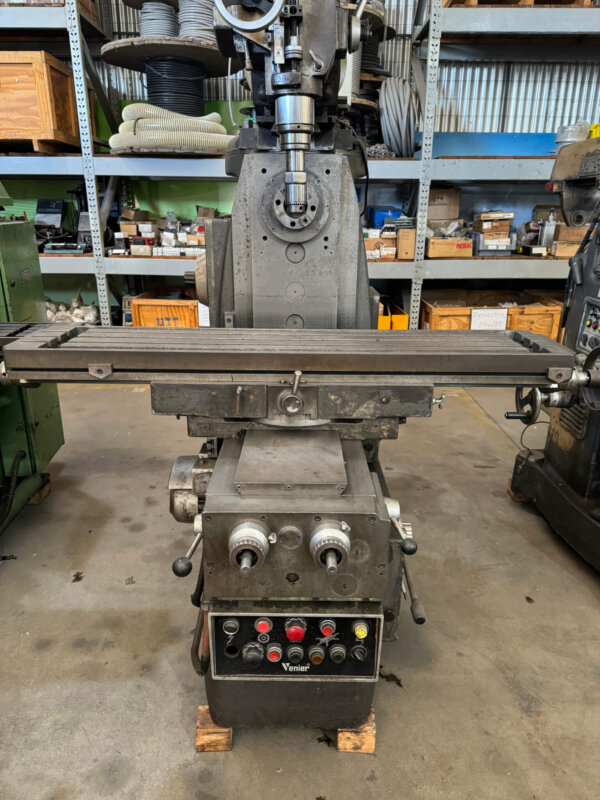

Venier F.U.T. 3 – Fresa Universal

STOCK: #258

Especificaciones:

MESA

• Superficie útil de la mesa: 1400 x 300 mm
• Giro de la mesa de ambos sentidos: 45 °
• numero de ranuras: 3
• Ancho y distancias de las ranuras: 16 x 63 mm
• Recorrido longitudinal: 900 mm
• Recorrido transversal: 385 mm
• Recorrido vertical: 500 mm

HUSILLO (cono ISO 50)

• Distancia del husillo a la mesa: 0 a 500 mm
• Distancia entre eje del husillo y plano inferior del torpedo: 186 mm
• husillo normal: iso 50
• velocidad del husillo:  16 – 33/1500 rpm

AVANCES

• Avances longitudinales y transversales: 16 – 6 /435mm/ min
• Avances verticales: 16 – 3.5/260 mm/ min
• Marcha rápida longitudinal y transversal: 2000 mm/ min
• Marcha rápida vertical: 800 mm/ min



MOTORES

• Motor principal del husillo: 5,5 hp
• Motor velocidad de avance: 2 hp
• Motor de electrobomba: 0,15 / 0,18 hp
• Motor cabezal torreta: 1,7 / 2,2 hp /2850 rpm



CABEZAL

• Carrera del husillo: 125 mm
• Diámetro del husillo: 86 mm
• Cono del husillo: iso 30
• Velocidades del husillo: 16 – 70/4500 rpm
• Avances de penetración y retorno del husillo: 0, 35 – 0 ,07- 0 , 0,14 mm / min



ROTACION DE CABEZAL

• Plano vertical: 180 °
• Plano horizontal: 360°
• Plano transversal: +- 30°



PERFORACION

• Con avances máximo de 0,14 en acero 20 mm fundición 25 mm



ALESAJE

• Con cabezal alesador 150 mm

FRENTADO

• Máximo de fresa 75 mm
